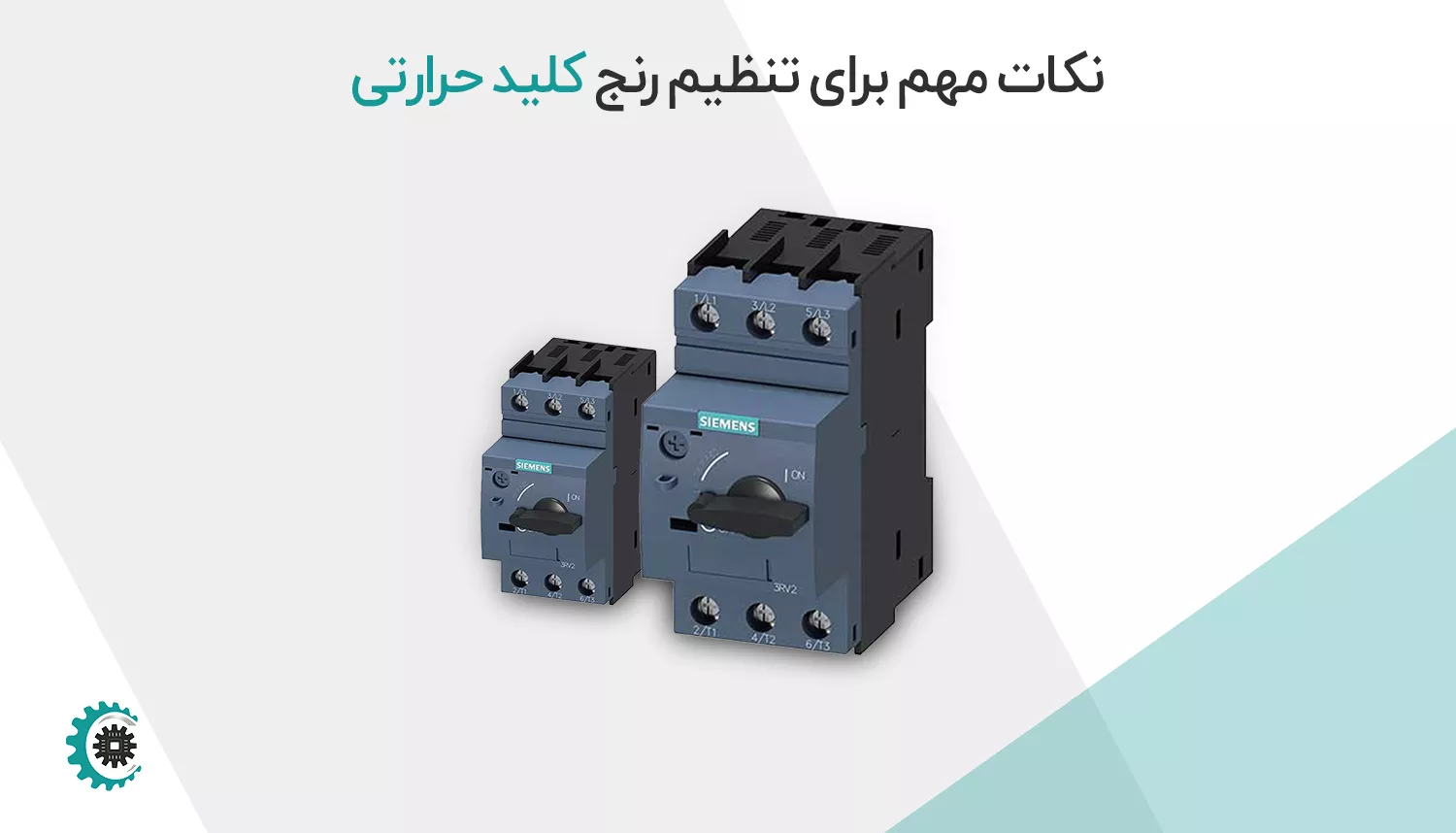

نکات مهم برای تنظیم رنج کلید حرارتی

کلیدهای حرارتی یا کلیدهای محافظ موتور (Motor Protection Circuit Breaker  یا به اختصار MPCB) دستگاه‌های هستند که برای حفاظت از موتورها در برابر افزایش حرارت و جریان اضافی به کار می‌روند. این کلیدها به‌ صورت خودکار و در صورت بروز حوادث غیر مطلوب مثل افزایش دما یا جریان، مدار را قطع می‌کنند تا از آسیب به موتور جلوگیری شود.

رنج کلید حرارتی باید به درستی و با توجه به شرایط موتور انتخاب شود تا کارکرد درستی داشته باشد. در ادامه با مهم‌ترین نکات در زمینه تنظیم رنج کلید حرارتی آشنا می‌شویم.

عملکرد کلیدهای حرارتی چگونه است؟

کلیدهای حرارتی یا کلیدهای محافظ موتور (MPCB) عملکردهای مهمی دارند تا موتورها را در مقابل خطرات حفظ کنند. در مواقعی که موتور با مشکلاتی همچون افزایش دما، افزایش جریان، یا حتی اضافه بار مواجه می‌شود، ممکن است به طور خودکار مدارها را قطع کنند. در ادامه، عملکرد اصلی این کلیدها را شرح می‌دهیم.

• حسگر حرارتی: کلیدهای حرارتی دارای حسگرهای حرارتی هستند که بر روی بدنه موتور یا در نزدیکی آن قرار می‌گیرند. حسگر حرارتی تغییرات دما را نظارت می‌کند. اگر دما به حداکثر مجاز یا به مقدار تعیین‌شده توسط کاربر برسد، کلید حرارتی فعال می‌شود.
• حسگر جریان: برخی از مدل‌ها همچنین دارای حسگر جریان هستند که جریان موتور را نظارت می‌کند. اگر جریان به حداکثر تعیین‌شده یا به میزان خاصی بالا برود، کلید حرارتی به کار خود پایان می‌دهد.
• قطع مدار: هنگامی که حسگر حرارتی یا جریان به وضعیت نامطلوبی اشاره کرد، کلید حرارتی مدار را به طور خودکار قطع می‌کند. قطع مدار جلوی ادامه عملکرد موتور در شرایط ناامن را می‌گیرد و از آسیب به موتور جلوگیری می‌کند.
• تنظیمات کاربر: کاربر می‌تواند تنظیمات مختلفی را برای کلید حرارتی انجام دهد، از جمله تعیین حداکثر دما و جریان مجاز، تا تطابق با نیازهای خاص موتور.
• نشانگرها و اطلاعات LED: برخی از مدل‌ها دارای نشانگرها و سوئیچ‌های نشانگر هستند که وضعیت فعلی کلید را نشان می‌دهند، مثلاً آیا مدار قطع یا وصل است.

از این طریق، با ترکیب حسگرهای حرارتی و جریان با قابلیت تنظیم توسط کاربر، کلیدهای حرارتی موتور به صورت هوشمندانه موتور را از خطرات مختلف محافظت می‌کنند و در صورت لزوم مدار را قطع می‌کنند.

ساختمان کلید حرارتی چگونه است؟

ساختمان کلید حرارتی به طور کلی از چند قسمت اصلی تشکیل شده است. البته بسته به نوع و تولید کننده، جزئیات دقیق ممکن است متفاوت باشد. در اینجا ساختار عمومی یک کلید حرارتی توضیح داده شده است.

1. حسگر حرارتی: این قسمت حاوی حسگرهای حرارتی است که برای اندازه‌گیری دما در محیط و یا روی قطعات الکتریکی مورد استفاده قرار می‌گیرد. معمولاً از موادی با ویژگی‌های حرارتی خوب مانند بیمتال استفاده می‌شود.
2. سیستم سنسینگ: اطلاعات حاصل از حسگر حرارتی به سیستم سنسینگ انتقال می‌یابد. این سیستم مسئول تفسیر داده‌های حاصل از حسگرها است.
3. مدار الکترونیکی: اطلاعات از سیستم سنسینگ به مدارهای الکترونیکی ارسال می‌شوند. این مدارها مسئول تصمیم‌گیری بر اساس داده‌های حاصل از حسگرها هستند.
4. سیستم قطع مدار: اگر دما به حداکثر تعیین‌شده یا به شرایط خاصی برسد (بسته به تنظیمات کاربر یا استانداردها)، مدار قطع را فعال می‌کند تا از موتور یا دیگر تجهیزات الکتریکی محافظت کند.
5. تنظیمات کاربری: کاربر می‌تواند تنظیمات مختلفی را برای کلید حرارتی انجام دهد، مانند تعیین حداکثر دما، تعیین حداکثر جریان، و دیگر پارامترهای مربوط به حفاظت موتور.
6. نشانگرها و LEDها: برخی از کلیدهای حرارتی دارای نشانگرها و LEDها هستند که به کاربر اطلاعات و وضعیت کلید را نمایش می‌دهند.
7. پوشش و بدنه: تمام این قطعات در یک بدنه یا پوشش محافظ قرار می‌گیرند تا از محیط خارجی و خطرات مختلف محافظت شوند.
8. سیستم متصل به برق: کلید حرارتی به یک سیستم متصل به برق متصل است تا بتواند مدارها را به‌طور خودکار قطع یا وصل کند.

کاربرد کلید حرارتی چیست؟

کلید حرارتی یا کلید محافظ موتور در سیستم‌های الکتریکی و الکترونیکی به منظور حفاظت از موتورها مورد استفاده قرار می‌گیرد. کاربردهای اصلی آن به شرح زیر است:

1. حفاظت از موتورها: کلیدهای حرارتی به عنوان یک سیستم حفاظتی برای موتورها عمل می‌کنند. زمانی که موتور به دلیل افزایش دما، جریان اضافی یا شرایط خطرناک دیگر با مشکل مواجه می‌شود، کلید حرارتی به طور خودکار مدارها را قطع کرده و از آسیب به موتور جلوگیری می‌کند.
2. جلوگیری از آسیب به تجهیزات الکتریکی: علاوه بر حفاظت از موتور، کلیدهای حرارتی همچنین از تجهیزات الکتریکی دیگری که به موتورها متصل هستند، حفاظت می‌کنند. این تجهیزات ممکن است شامل ترانسفورماتورها، کنتاکتورها و سایر قطعات باشند.
3. حفاظت در برابر اضافه بار (Overload Protection): برخی از مدل‌های کلیدهای حرارتی دارای حفاظت در برابر اضافه بار هستند. اگر موتور به دلیل بار اضافی یا سایر دلایل مشکل داشته باشد، کلید حرارتی مدار را قطع می‌کند.
4. تنظیمات قابل تعیین: کلیدهای حرارتی به کاربر این امکان را می‌دهند که تنظیمات مختلفی مانند حداکثر دما و جریان مجاز را برای حفاظت از موتور تنظیم کنند.
5. استفاده در صنایع مختلف: این کلیدها در صنایع مختلف از جمله صنایع تولید، صنعت خودرو، صنایع فلزی و سایر حوزه‌هایی که از موتورها به عنوان قسمت اساسی استفاده می‌کنند، مورد استفاده قرار می‌گیرند.
6. سیستم‌های اتوماسیون و کنترل: در سیستم‌های اتوماسیون صنعتی و کنترل، کلیدهای حرارتی معمولاً به عنوان یکی از عناصر مهم در حفاظت و کنترل موتورها مورد استفاده قرار می‌گیرند.

کلیدهای حرارتی به دلیل قابلیت حفاظتی و کنترلی‌شان در مقابل خطرات حرارتی و الکتریکی، جزء قطعات حیاتی در سیستم‌های الکتریکی و الکترونیکی محسوب می‌شوند.

نحوه‌ تنظیم کلیدهای حرارتی چگونه است؟

تنظیم کلید حرارتی (Motor Protection Circuit Breaker – MPCB) معمولاً به کمک یک سری پارامترها انجام می‌شود. این پارامترها می‌توانند بر اساس نیازهای موتور خاص یا استانداردها تنظیم شوند. در اینجا نحوه تنظیم کلید حرارتی را به طور کلی توضیح داده شده است.

1. دسترسی به پنل کنترل: برای تنظیم کلید حرارتی، ابتدا به پنل کنترل یا جعبه قطعات الکتریکی موتور دسترسی یافته و پوشش را باز کنید.
2. شناسایی پارامترها: در داخل پنل، پارامترهای قابل تنظیم برای کلید حرارتی را شناسایی کنید. این پارامترها ممکن است شامل حداکثر دما، حداکثر جریان، زمان تاخیر و سایر تنظیمات مربوط به حفاظت موتور باشند.
3. استفاده از کلیدها و دیپ‌سوئیچ‌ها: بسیاری از کلیدهای حرارتی دارای دیپ‌سوئیچ‌ها و کلیدهایی برای تنظیم پارامترها هستند. از کلیدها، دیپ‌سوئیچ‌ها یا روتاری دستی برای تنظیم مقادیر مختلف استفاده کنید.
4. تنظیم حداکثر دما: یکی از پارامترهای اصلی تنظیم کلید حرارتی حداکثر دما است. با استفاده از کلیدها یا دیپ‌سوئیچ‌های مربوطه، حداکثر دمایی را که مایلید موتور در آن دما قطع شود را تنظیم کنید.
5. تنظیم حداکثر جریان: برخی از مدل‌ها امکان تنظیم حداکثر جریان را دارند. اگر این گزینه در کلید حرارتی شما وجود دارد، با استفاده از کلیدها یا دیپ‌سوئیچ‌ها، حداکثر جریان مجاز را تعیین کنید.
6. تنظیم زمان تاخیر: برخی از مدل‌ها دارای پارامترهای تاخیر هستند که زمانی را تعیین می‌کنند که موتور باید در شرایط اضافه بار یا حرارت اضافی باشد تا کلید حرارتی فعال شود. اگر این پارامتر وجود دارد، مقدار تاخیر را تنظیم کنید.
7. بررسی دفترچه راهنما: مطالعه دقیق دفترچه راهنمای تولید کننده کلید حرارتی بسیار مفید است. اطلاعات دقیق در مورد هر پارامتر و نحوه تنظیم آن در این دفترچه‌ها قابل یافتن است.
8. آزمایش و تنظیمات نهایی: پس از تنظیم پارامترها، مطمئن شوید که همه تنظیمات به درستی انجام شده‌اند. سپس موتور را به طور کوتاه به یک منبع تغذیه متصل کرده و عملکرد کلید حرارتی را بررسی کنید.

توجه داشته باشید که نحوه تنظیم کلید حرارتی ممکن است بسته به مدل و تولید کننده متغیر باشد، بنابراین همیشه به دفترچه راهنمای تولید کننده مراجعه کنید. همچنین، در صورت نیاز به تنظیمات دقیق‌تر، با متخصصان در این زمینه مشورت کنید.

انتخاب رنج کلید حرارتی به چه صورت است؟

انتخاب رنج یا محدوده کلید حرارتی بسیار مهم است و باید با دقت انجام شود تا کلید حرارتی به طور صحیح عمل کرده و موتور را به‌درستی حفاظت کند. در ادامه چند نکته برای انتخاب رنج کلید حرارتی ذکر شده‌اند:

1. مشخصات موتور: اطلاعات دقیقی در مورد موتوری که قرار است تحت حفاظت قرار گیرد، شامل توان (کیلووات یا اسب بخار)، ولتاژ، جریان نامی، سرعت و هر مشخصه دیگری که اهمیت دارد، باید در اختیار شما باشد.
2. نوع بار و کاربرد: نوع بار که موتور بر روی آن کار می‌کند (مثل بار سنگین یا بار سبک) و کاربرد موتور (مثل پمپ، فن، یا کمپرسور) نیز بر انتخاب رنج کلید حرارتی تأثیرگذار است.
3. فاکتورهای حرارتی: برخی از کلیدهای حرارتی دارای فاکتورهای حرارتی هستند که باید با شرایط محیطی کار موتور و ترمپراتورهای محیطی مطابقت داشته باشند.
4. استانداردها و مقررات: استفاده از کلید حرارتی باید با استانداردها و مقررات محلی و بین‌المللی هماهنگ باشد. به عنوان مثال، استاندارد IEC 60947-4-1 برای کلیدهای حرارتی الکترونیکی مورد استفاده قرار می‌گیرد.
5. تنظیمات حفاظتی: تعیین کردن تنظیمات حفاظتی مانند حداکثر دما، جریان، و زمان تاخیر بسیار مهم است. این تنظیمات باید با نیازها و مشخصات موتور هماهنگ شوند.
6. محیط کار: شرایط محیطی مانند دما و رطوبت نیز بر انتخاب کلید حرارتی تأثیر می‌گذارند. برخی از کلیدها برای محیط‌های صنعتی خاص طراحی شده‌اند.
7. استفاده از نرم‌افزارهای محاسبه: برخی از شرکت‌های تولیدکننده کلید حرارتی نرم‌افزارهایی را ارائه می‌دهند که به شما کمک می‌کنند متناسب با مشخصات موتور و بار، کلید حرارتی مناسب را انتخاب کنید.
8. مشاوره با تخصصیان: در نهایت، مشاوره با متخصصان و مهندسان الکتریکی می‌تواند به انتخاب صحیح کلید حرارتی کمک کند. آنها می‌توانند به شما درک دقیق‌تری از نیازها و شرایط خاص موتور و بار ارائه دهند.
9. فاکتور اصلاح جریان: در مواردی که موتور دارای فاکتور اصلاح جریان (Power Factor) پایینی است، ممکن است جریان نامی بر روی پلاک موتور بیشتر از جریان واقعی باشد. در این حالت، باید از مقادیر جریان واقعی برای انتخاب کلید حرارتی استفاده کنید.
10. دما و محیط: شرایط دمایی محیط نیز بر انتخاب کلید حرارتی تأثیر دارد. برخی از کلیدهای حرارتی دارای رنج دمایی خاصی هستند و باید مطمئن شوید که محیط کار، حدود دمایی کلید حرارتی را پوشش می‌دهد.
11. استفاده از دستگاههای حسگر تکمیلی: در برخی از مواقع، استفاده از دستگاه‌های حسگر تکمیلی نیز ممکن است لازم باشد. این دستگاه‌ها می‌توانند اطلاعات دقیق‌تری از موتور فراهم کنند و به بهبود عملکرد حفاظتی کمک کنند.
12. عوامل محیطی مانند لرزش و شوک: اگر موتور در محیطی با لرزش یا شوک زیاد کار می‌کند، باید کلید حرارتی انتخاب شده دارای مقاومت کافی در برابر این عوامل باشد.

اهمیت تنظیم رنج کلید حرارتی

تنظیم رنج کلید حرارتی یکی از مراحل حیاتی در حفاظت از موتورها در سیستم‌های الکتریکی و الکترونیکی است. این تنظیم به دلیل تأثیر مستقیم آن بر ایمنی، بهره‌وری و دوام موتورها بسیار اهمیت‌ دارد. در زیر به برخی از دلایل اهمیت تنظیم رنج کلید حرارتی اشاره شده است.

1. حفاظت از موتور: یکی از اهمیت‌های اصلی تنظیم رنج کلید حرارتی، حفاظت از موتورها در برابر شرایط نامناسب مانند افزایش دما، جریان اضافی و شرایط خطرناک دیگر است. تنظیم نادرست ممکن است باعث نقص در عملکرد حفاظتی شود و موتور را به خطر بیاندازد.
2. طول عمر موتور: تنظیم مناسب رنج کلید حرارتی به کاهش حرارت موتور کمک می‌کند. این موضوع می‌تواند به طول عمر موتور کمک کرده و نیاز به تعمیرات و نگهداری‌های اضافی را کاهش دهد.
3. اطمینان از ایمنی سیستم: تنظیم کلید حرارتی در محدوده صحیح به افزایش اطمینان از ایمنی سیستم الکتریکی کمک می‌کند. اگر موتور در شرایط نامناسب به کار برود و کلید حرارتی به درستی تنظیم نشده باشد، این موضوع ممکن است به حوادث جدی منجر شود.
4. کاهش خسارت‌های مالی: خسارت به موتور، به عنوان یک تجهیز گران‌قیمت، می‌تواند هزینه‌های زیادی را برای تعمیرات یا جایگزینی ایجاد کند. تنظیم نادرست رنج کلید حرارتی می‌تواند باعث افزایش خسارات مالی شود. از طرفی، استفاده از کلید حرارتی مناسب به کاهش هزینه‌های تعمیرات و نگهداری کمک می‌کند.
5. امکان کنترل پروسه‌های تولید: در برخی از صنایع، بهره‌وری و کنترل دقیق بر روی پروسه‌های تولید بسیار حیاتی است. تنظیم صحیح رنج کلید حرارتی این امکان را فراهم می‌کند که موتورها به طور موثر و با بهره‌وری بالا در پروسه‌های تولید شرکت کنند.
6. تطابق با استانداردها و مقررات: در بسیاری از صنایع و برخی از کاربردها، استفاده از کلید حرارتی با توجه به استانداردها و مقررات مشخص اجباری است. تنظیم نادرست می‌تواند باعث نقض استانداردها و مقررات شود و به مشکلات قانونی منجر شود.

در کل، تنظیم صحیح رنج کلید حرارتی به بهبود ایمنی، عملکرد و دوام سیستم‌های الکتریکی و الکترونیکی کمک می‌کند و از خسارات ممکن جلوگیری می‌کند.

اشتباهات رایج در تنظیم رنج کلید حرارتی

تنظیم رنج کلید حرارتی برای محافظت از موتورها یک وظیفه حساس و مهم است. اشتباهات در این تنظیمات می‌توانند به مشکلات ایمنی، خرابی موتور، یا کاهش کارایی سیستم منجر شوند. در زیر، برخی از اشتباهات رایج در تنظیم رنج کلید حرارتی ذکر شده‌اند:

1. تنظیم رنج با تأخیر زیاد: تنظیم زمان تاخیر کلید حرارتی به شکل صحیح از اهمیت بالایی برخوردار است. تنظیم با تأخیر زیاد ممکن است باعث نقض عملکرد حفاظتی شود و در مواقع خاص، موتور قبل از فعال شدن کلید حرارتی خود را خراب کند.

1. نادرست تنظیم ولتاژ: تنظیم ولتاژ مورد نیاز بر اساس ولتاژ نامی موتور بسیار اهمیت دارد. اگر ولتاژ به‌درستی تنظیم نشود، ممکن است موتور با جریان بیشتر یا کمتر از حد نامی کار کند که از حفاظت درست جلوگیری می‌کند.
2. نادرست تنظیم جریان نامی: انتخاب رنج کلید حرارتی بر اساس جریان نامی موتور بسیار حیاتی است. استفاده از جریان نامی نادرست می‌تواند به حرارت زیاد موتور و افزایش خطرات ایمنی منجر شود.
3. نادرست تنظیم توان موتور: توان موتور باید به‌درستی محاسبه شده و تنظیم شود. استفاده از توان نادرست می‌تواند به تنظیم نادرست رنج کلید حرارتی منجر شود و حفاظت موتور را تضعیف کند.
4. عدم محاسبه فاکتور اصلاح جریان (Power Factor): فاکتور اصلاح جریان در تعیین دقیق جریان نامی موتور تأثیر دارد. عدم محاسبه این فاکتور می‌تواند به تنظیم نادرست رنج کلید حرارتی منجر شود.
5. عدم توجه به شرایط محیطی: شرایط محیطی مانند دما و رطوبت نیز باید در تنظیم رنج کلید حرارتی مد نظر قرار گیرند. عدم توجه به این شرایط می‌تواند باعث عملکرد نامناسب کلید حرارتی شود.
6. عدم تنظیم زمان تاخیر مناسب: زمان تاخیر کلید حرارتی باید با توجه به نیازهای خاص موتور و شرایط کاری تنظیم شود. زمان تاخیر نادرست ممکن است باعث افتراق کلید حرارتی با شرایط واقعی شود.
7. عدم تعمیم به شرایط مختلف: در تنظیم رنج کلید حرارتی، باید به شرایط مختلف موتور (مثل شرایط بار سنگین یا سبک) توجه کرد. عدم تعمیم به شرایط مختلف ممکن است باعث نادرست تنظیم شود.

توجه به این اشتباهات رایج و انجام تنظیمات به دقت و با توجه به شرایط خاص هر سیستم الکتریکی می‌تواند از خطرات احتمالی جلوگیری کند و عملکرد بهینه موتورها را تضمین کند.

اینفوگرافی نکات مهم برای تنظیم رنج کلید حرارتی

سخن آخر

در این مقاله به طور کامل با نحوه تنظیم رنج کلید حرارتی و خطرات و مشکلات احتمالی در صورت تنظیم نادرست آشنا شدید. اگر همچنان برای تنظیم کلید خود مطمئن نیستید می‌توانید با متخصصین در این زمینه تماس بگیرید. کارشناسان تولید دیتا آماده پاسخگویی به سوالات و ابهامات شما هستند.
